Senkron Motorlar

ATE Özel Senkron Motorları

ATE tarafından piyasaya sunulan özel yapım Asenkron motorlarının en küçüğü 13 mm. statör dış çapına sahip iken en büyüğü 350 mm. dış çapa sahiptir. Bu aralıkta üretilen en büyük tork motorunun çıkış gücü ise 500 kW'tır. Senkron motor serisinde 1.000.000 devre ulaşan motor alternatifi mevcuttur.

	Statör	Statör	Maks.	Sürekli		Toplam	Rotor
Motor	Dış Çap	Boyu	Hız	Güç	Kutup	Boy	İç Çap
Tipi	mm.	mm.	rpm	Watt	Sayısı	mm.	mm.
DC 21 /… / 2	21	14 - 27	120.000	0,03	2	30 - 43	6,2
DC 24 /… / 2	24	20 - 40	100.000	0,047	2	39 - 59	9
DC 25 /… / 2	25	21	100.000	0,03	2	38	6,2
DC 33 /… / 2	33	20 - 30	100.000	0,11	2	30 - 40	15
DC 35 /… / 2	35	18 - 50	200.000	0,16	2	39 - 71	12
DC 37 /… / 2	37	20 - 40	100.000	0,2	2	44 - 64	15,1
DC 41 /… / 2	41	15 - 25	200.000	0,043	2	35 - 45	13
DC 48 /… / 2	48	25	120.000	0,11	2	51	19
DC 70 /… / 2	70	50	120.000	0,68	2	89	27
DC 83 /… / 2	83	30 - 60	75.000	1,3	2	78 - 108	38
DC 44 /… / 4	44	15 - 50	60.000	0,6	4	36 - 71	21,2
DC 58 /… / 4	58	30 - 110	60.000	3,7	4	62 - 142	29
DC 60 /… / 4	60	30 - 80	60.000	2,9	4	64 - 114	23,6
DC 70 /… / 4	70	70 - 150	40.000	7,5	4	104 - 184	31,6
DC 82 /… / 4	82	30 - 60	40.000	4,5	4	72 - 102	40,6
DC 90 /… / 4	90	60 - 150	50.000	15	4	104 - 194	50,4
DC 106 /… / 4	106	50 - 150	40.000	28,7	4	102 - 202	55,4
DC 120 /… / 4	120	80 - 140	30.000	35	4	144 - 204	63
DC 135 /… / 4	135	80 - 250	30.000	81	4	144 - 314	68
DC 150 /… / 4	150	80 - 200	25.000	80	4	152 - 272	76
DC 160 /… / 4	160	100 - 250	23.000	115	4	172 - 322	95,8
DC 170 /… / 4	170	100 - 300	27.000	186	4	183 - 383	95,8
DC 200 /… / 4	200	100 - 300	24.000	230	4	190 - 390	114,6
DC 106 /… / 6	106	80 - 250	17.000	64	6	132 - 302	54,2
DC 120 /… / 6	120	100 - 200	17.000	67	6	157 - 257	67
DC 150 /… / 6	150	90 - 270	17.000	155	6	159 - 339	90
DC 170 /… / 6	170	90 - 230	16.000	175	6	174 - 314	107
DC 190 /… / 6	190	90 - 270	15.000	240	6	170 - 350	114
DC 240 /… / 6	240	130 - 280	10.000	460	6	210 - 360	157,6
DC 135 /… / 8	135	100 - 210	15.000	105	8	165 - 275	79
DC 160 /… / 8	160	80 - 300	15.000	204	8	150 - 370	96
DC 180 /… / 8	180	100 - 400	12.000	350	8	172 - 472	117,4
DC 200 /… / 8	200	50 - 295	10.000	325	8	130 - 375	127,4
DC 240 /… / 8	240	50 - 400	7.000	650	8	130 480	160,2

Permanent magnet rotor on magnet carrier

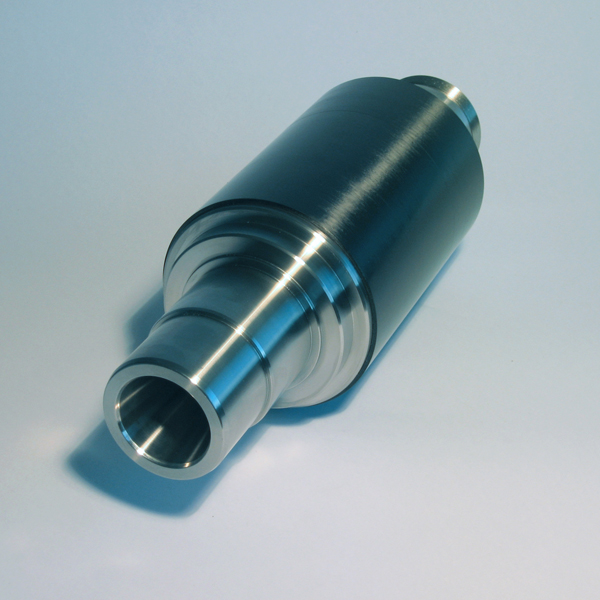

Permanent magnet rotor on shaft

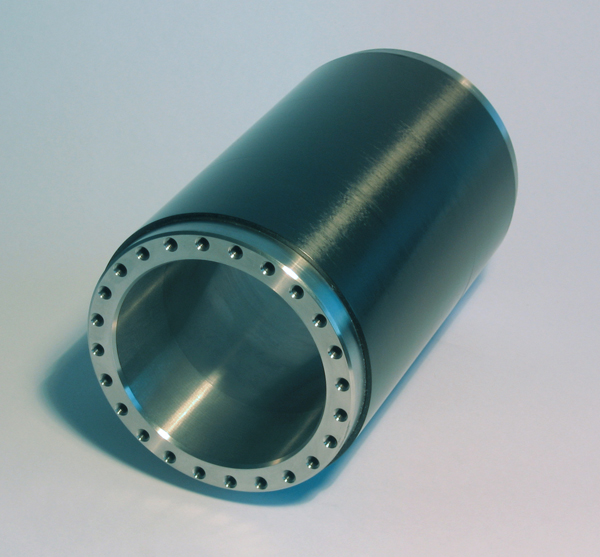

Permanent magnet rotor on sleeve

Stator encapsulated in cooling sleeve

Stator encapsulated

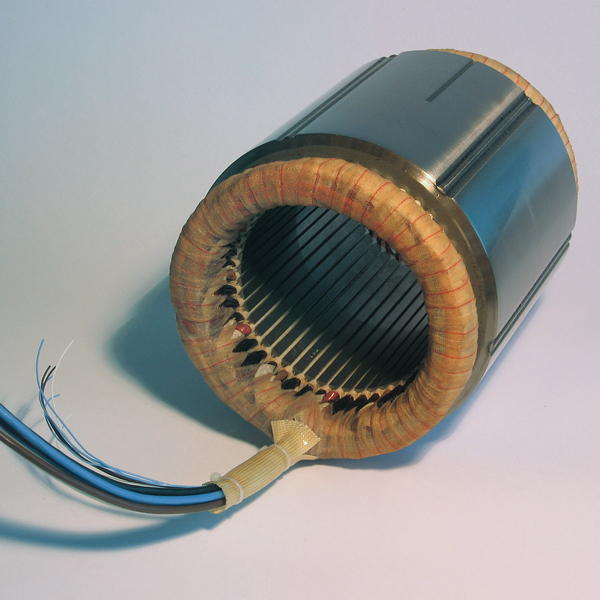

Stator resin impregnated
